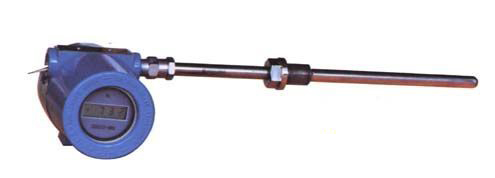

1、應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等爆炸物的-200℃-1300℃范圍內液體、蒸汽的氣體 質以及固體表面溫度。
2、特點
-
二線制輸出4-20mA，抗干擾能力強；
-
節省補償導線及安裝溫度變送器費用；
-
安全可靠，使用壽命長；
-
冷端溫度自動補償，非線性校正電路；
3、工作原理
防爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰全溫度傳不到腔外，從而進行防爆。
熱電偶（熱電阻）產生的熱電勢（電阻）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
4、 產品執行標準
-
IEC584
-
IEC751
-
IEC1515
-
JB/T5518-91
-
JB/T7391-94
5、測溫范圍及允差
1）熱電阻測溫范圍及允差
|
型 號 |
分 度 號 |
測溫范圍℃ |
精度等級 |
允許偏差 |
|
WZPB |
Pt100 |
-200-+500 |
A級 B級 |
±（0.15+0.002ItI）
±（0.30+0.005 ItI） |
|
WZCB |
Cu50 Cu100 |
-50-+100 |
|
±（0.30+0.005 ItI） |
2）熱電偶測溫范圍及允差
|
型 號 |
分 度 號 |
允 差 等 級 |
|
I |
II |
|
允 差 值 |
測溫范圍℃ |
允 差 值 |
測溫范圍 |
|
WRNB |
K |
±1.5℃ |
-40-375 |
±2.5℃ |
-40-333 |
|
±0.004 ItI |
375-1000 |
0.0075 ItI |
333-1200 |
|
WRMB |
N |
±1.5℃ |
-40-375 |
±2.5℃ |
-40-333 |
|
±0.004 ItI |
375-1000 |
0.0075 ItI |
333-1200 |
|
WREB |
E |
±1.5℃ |
-40-375 |
±1.5℃ |
-40-333 |
|
±0.004 ItI |
375-800 |
0.004 ItI |
333-900 |
|
WRFB |
J |
±1.5℃ |
-40-375 |
±1.5℃ |
-40-333 |
|
±0.004 ItI |
375-750 |
0.004 ItI |
333-750 |
|
WRCB |
T |
±1.5℃ |
-40-125 |
±1℃ |
-40-133 |
|
±0.004 ItI |
125-350 |
0.0075 ItI |
133-1000 |
6、輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100
7、輸出方法： 二線制
8、精度等級：
溫度變送器精度等級：0.1 0.2 0.5
顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.
9、供電電源：24V.DC±10℅
10、防護等級：IP65
11、防爆等級：
隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
本質安全型：iaⅡCT6
12、絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.
13、熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間 ，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響應時間； 當溫度變送器的階躍熱響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間；
14、基本誤差：儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。
15、工作環境：
| 安裝場所等級 |
溫 度 ℃ |
相 對 濕 度 ％ |
大氣壓力KPa |
| Cx1 |
-25-+55 |
5-95 |
86-106 |
| Cx2 |
-25-+70 |
| Cx3 |
-40-+80 |
16、支撐管長度確定：溫度變送器的工作溫度由支撐管所造成的殼體升溫同環境之和，支撐管所造成的殼體升溫見下圖。
![]()
17、取證一覽表:
| 防 爆 級 別 |
防 爆 證 號 |
認 證 機 構 |
| dⅡBT4 |
GYB97151 |
NEPSI |
| dⅡBT4 |
GYB97152 |
NEPSI |
| dⅡCT4 |
GYB97203 |
NEPSI |
| dⅡCT4 |
GYB97204 |
NEPSI |
| iaⅡCTT6 |
GYB99412 |
NEPSI |
| iaⅡCTT6 |
GYB99413 |
NEPSI |
注：NEPSI防爆認證系國家級儀器儀器儀表防爆安全監督檢驗站
18、儀表接線方式
![]() ![]()
19、型號命名方法![]()
20、一體化防爆熱電偶/熱電阻選型表（其它傳感器選型參見裝配熱電偶/阻或隔爆熱電偶/阻）
| 型 號 |
分度號 |
測溫范圍℃ |
熱響應時間 |
隔爆等級 |
規 格 |
| d |
L |
|
WRMB-140
WRMB-140G |
K |
0-800 |
＜90S |
dⅡBT4
dⅡCT5
dⅡCT6
iaⅡCT6 |
Φ16 |
300X150
350X200
400X250
450X300
500X350
550X400
650X500
900X750
1150X1000
1650X1500
2150X2000 |
| ＜24S |
|
WRNB-140
WRNB-140G |
N |
0-800 |
＜90S |
| ＜24S |
|
WREB-140
WREB-140G |
E |
0-600 |
＜90S |
| ＜24S |
|
WRCB-140
WRCB-140G |
T |
0-350 |
＜90S |
| ＜24S |
|
WRFB-140
WRFB-140G |
J |
0-55 |
＜90S |
| ＜24S |
|
WZPB-141
WZPB-141G |
Pt100 |
-200-500 |
＜120S |
Φ12 |
| ＜24S |
|
WZCB-141
WZCB-141G |
Cu50 |
-50-100 |
＜120S |
| ＜24S |
1）公司還可按樣品或圖紙定做各種特殊型號熱電偶、熱電阻、雙金屬溫度計及法蘭套管。
2）熱電偶I級 熱電阻A級按協議訂貨；
3）保護管材質為1Cr18Ni9Ti,其余材質根據協議訂貨。
21、選型須知
a 型號
b 分度號
c 防爆等級
d 熱電偶（阻）精度等級
e 溫度變送器（顯示器） 精度等級
f 安裝固定形式
g 保護管材質
? h 長度或插入深度 |
